| Габаритні розміри, мм | 625,5x442x177 |
|---|---|
| Тип | Літій-залізо-фосфатний (LiFePo4) |
| Напруга, В | 48 |
| Ємність накопичувача (кВт/год) | 5,2 |
| Ємність накопичувача (А/год) | 100 |
| Вага, кг | 45 |

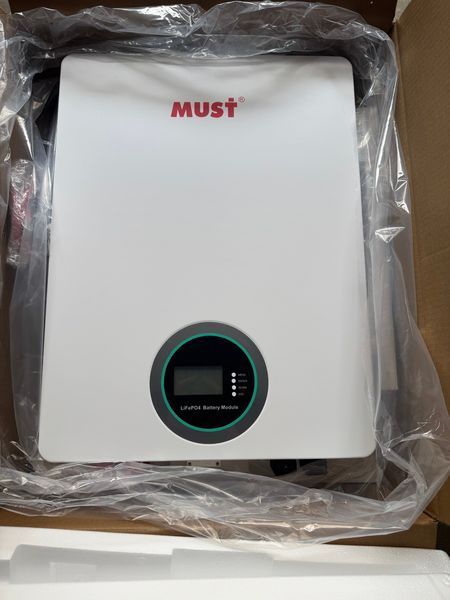

LP16-48100 - це літій-залізо-фосфатний (LifePO4) акумуляторний блок для зберігання та забезпечення енергії ємністю 5.1 кВт*год розроблений компанією MUST.
Блок заснований на використанні хімії LifePO4, яка характеризується глибокою ємністю, швидкою зарядкою, тривалим терміном експлуатації, великою кількістю циклів заряду-розряду та сучасним практичним дизайном.
LP16-48100 має вбудовану систему контролю акумуляторів (BMS), яка керує всіма елементами та має функцію захисту. BMS оснащена комунікаційними портами CAN/RS485/RS232 для підключення до зовнішніх інверторів.
Декілька блоків можна підключити паралельно для нарощування більшої ємності та тривалості часу автономного живлення.
MUST LP16-48100 мають 100% доступну ємність, застосовується в системах накопичення енергії та резервного живлення різних типів обладнання.
Схема розпиновки для підключення комунікації по шині СAN між інвертором PV18-5248 PRO та акумуляторним MUST LP16-48100:
| PIN | CAN/RS485 (сторона інвертора) | PIN | B/CAN/RS485 (сторона батареї) |
| 1 | 1 | ||
| 2 | 2 | ||
| 3 | CAN-H | 3 | |
| 4 | 4 | CAN-H | |
| 5 | CAN-L | 5 | CAN-L |
| 6 | 6 | ||
| 7 | 7 | ||
| 8 | 8 |
При правильному підключенні по шині CAN на LCD-дисплеї інвертора з'являється позначення "Li":
Характеристики
| Модель | LP16-48100 |
| Бренд | Must |
| Тип | Акумуляторний блок |
| Хімія елементів | LiFePO4 (літій-залізо-фосфат) |
| Виробник елементів | EVE |
| Ресурс | 6000 циклів (0.2C DoD 80%) |
| Номінальна енергія | 5100 Вт*год |
| Номінальна напруга | 51.2 В |
| Номінальна ємність | 100 A*год |
| Максимальний струм розряду та заряду | 100 А / 100 A |
| Рекомендований струм розряду та заряду | 50 А / 20 A |
| Напруга глибокого розряду | 44 В |
| Напруга заряду | 57.6 В |
| BMS | є (CAN/RS485/RS232) |
| Термінали | M8 |
| Температура експлуатації |
Розрядка: -20~65 °C Заряджання: 0~+45°C Рекомендована: +15~+35°C |
| Матеріал корпуса | Метал |
| Розмір та вага | 580x400x145 мм / 44 кг |
| Відповідність стандартам безпеки | UN38.3, MSDS |
